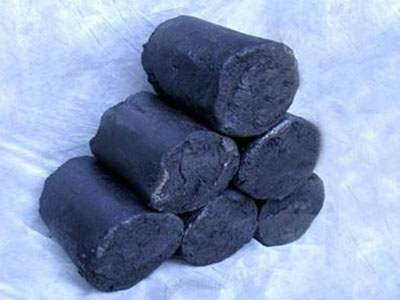

? ? ? ? 目前我國多數(shù)鋼鐵企業(yè)所用的無水炮泥多為炮泥廠家供應(yīng)，種類繁多，在成份和性能上也有很大不同，只有部分國企擁有自已的炮泥制作車間，所用炮泥配方依實際應(yīng)用情況及高爐要求不同而各不相同，以下提供其通用配比，生產(chǎn)中可根據(jù)高爐爐容及冶煉強度等實際情況酌情調(diào)節(jié)。

? ? ? ?無水炮泥的物理性能指標(biāo)表明：改進后的炮泥顯氣孔率由30.3%下降到21.5%~24.7%，體積密度由1.98g·cm-3提高到2.50~2.74g·cm-3，抗折強度由0.41MPa提高到高5MPa，耐壓強度由6.2MPa可提高到18MPa左右;SiC含量10.7%，Si3N4含量4.36%。其配方:20 % -40%的焦粉，20%左右的黏土粉，10%左右的瀝青，10% -20%的棕剛玉，10%的碳化硅，5%-7%的絹云母，13%一14%的結(jié)合劑。結(jié)合劑有二蔥油、煤焦油和樹脂等。無水炮泥的配方中焦粉量、瀝青和棕剛玉的量隨著高爐爐容、頂壓和強化程度而變化:爐容越大，頂壓越高，強化程度越大，焦粉含量越低，瀝青和棕剛玉的含量越多。以上是小編給大家分析的無水炮泥的產(chǎn)品配方，希望對大家有所幫助。后期大家有任何關(guān)于無水炮泥的產(chǎn)品問題，大家可以及時在網(wǎng)站與我們留言。
